Uchwyty DIN 3567-A Lekkie

Norma:
ZN-ADM-301-01 2014 wg. DIN 3567-A

Materiały:
Stal nierdzewna: 1.4301 (AISI 304), 1.4404 (AISI 316L)

Obejmy do rur dostarczane są ze śrubami i nakrętkami samohamownymi.

Inne wymiary niż standardowe dostępne na zamówienie. Aby uzyskać więcej informacji, prosimy o kontakt.

Bez wkładki tłumiącej

Bez mocowania
Z nakrętką
Z prętem gładkim
Z prętem gwintowym

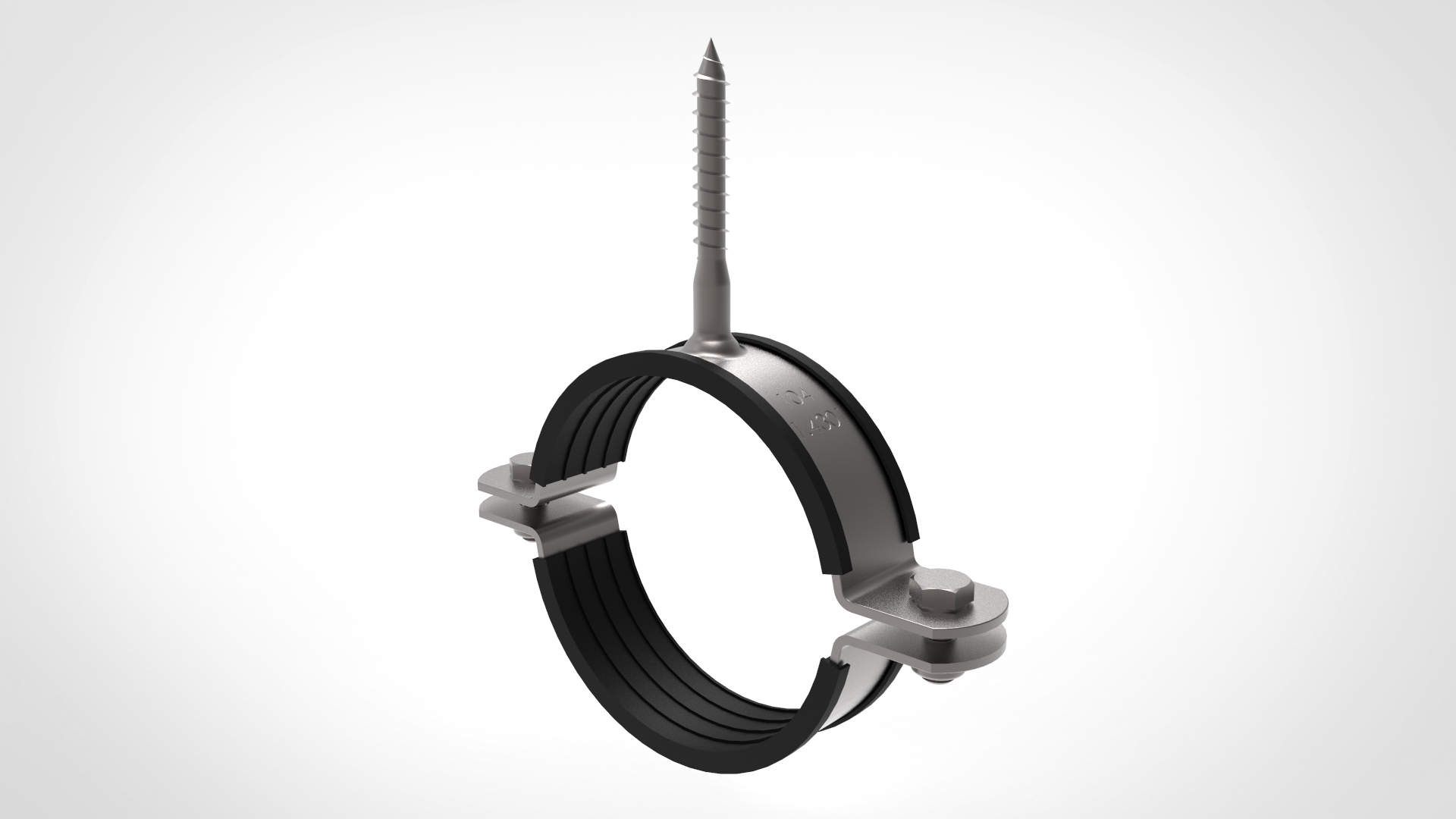

Z wkrętem

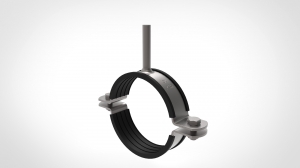

Z wkładką tłumiącą

Bez mocowania + wkładka tłumiąca
Z nakrętką + wkładka tłumiąca
Z prętem gładkim + wkładka tłumiąca
Z prętem gwintowym + wkładka tłumiąca
Z wkrętem + wkładka tłumiąca

Karta katalogowa na uchwyty nierdzewne wg normy ZN-ADM-301-01 2014

Norma na uchwty do rur ZN-ADM-301-01 2024 wg. normy DIN 3567-A

Średnica wew. uchwytu (mm) DN Rury Odpowiednik calowy Norma rury
ISO - calowe
DIN - metryczne
10 6 1/8" ISO
12 10   METR/DIN11850
12 10
13,5; 14 8; 10 1/4"; 3/8" ISO; DIN
13,5; 14 8; 10 1/4"; 3/8" ISO; DIN
17,2 10 3/8" ISO
17,2 10 3/8" ISO
18 15 1/2" METR/DIN11850
20 15 1/2" DIN
21,3; 22 15; 20 1/2"; 3/4" ISO; DIN11850
25 20 3/4" DIN
26,9 20 3/4" ISO
28 25 1" METR/DIN11850
32
33,7; 34 25; 32 1"; 1 1/4" ISO; DIN11850
38 32 1 1/4" DIN
40 40 1 1/2" DIN11850
42,4 32 1 1/4" ISO
48,3 40 1 1/2" ISO
50; 51; 52 - ; - ; 50 -; -; 2" -; -; DIN11850
60,3 50 2" ISO
63,5
70 65 2 1/2" DIN11850
76,1 65 2 1/2" ISO
85 80 3" DIN11850
88,9 80 3" ISO
101,6
104 100 4" METR/DIN11850
108 100 4" DIN
110
114,3 100 4" ISO
129 125 5" METR/DIN11850
139,7; 140 125 ; - 5"; - ISO; -
154 150 6" METR/DIN11850
159; 160 150 ; - 6"; - DIN; -
168,3 150 6" ISO
200
202
204 200 8" METRYCZNE
219,1 200 8" ISO
225
254 250 10" METRYCZNE
254 250 10" METRYCZNE
256
256
273 250 10" ISO
273 250 10" ISO
280
304 300 12" METRYCZNE
306
315
318 300 12" DIN
323,9 300 12" ISO
355,6 350 14" ISO
406,4 400 16" ISO
508 500 20" ISO
609,6 600 24" ISO
609,6 600 24" ISO
